結構磨損

磨損是物體或零件相互接觸并相對運動的系統中發生的一種現象，這種現象普遍存在于生產生活中。磨損會消耗機器運轉的能量，使機器零部件使用壽命縮短，造成了材料消耗。磨損的結果是零部件幾何尺寸變小，零部件失去原有設計所規定的功能而產生失效。失效包括完全喪失原定功能；功能降低，有嚴重?fù)p傷或隱患，繼續使用會失去可靠性及安全性。

磨損按照其表面破壞機理可分為：粘著磨損、磨粒磨損、表面疲勞磨損、腐蝕磨損和微動磨損等等，前三種磨損比較常見。

a)粘著磨損——摩擦副相對運動時, 由于固相焊合, 接觸表面的材料從一個表面轉移到另一個表面的現象稱為粘著磨損。當摩擦副之間沒有潤滑油, 或其間油膜受到過高的負荷而破裂時, 特別容易產生粘著磨損, 嚴重時摩擦副會咬死；又稱為咬合磨損。粘著磨損金屬表面特點是：金屬表面常粘附一層很薄的轉移膜伴有化學成分變化。

b)磨料磨損——硬質物體或顆粒的切削或刮擦作用引起表面材料脫落的現象。磨料磨損可分為鑿削式、高應力碾碎式和低應力擦傷式等形式。由于硬質物體或顆?？赡苁侵虚g物質, 或者是摩擦副本身, 切削或刮擦作用在單一摩擦行程中就能發生, 因此磨損量往往是很高的，在工業中最常見。機械零件大約有50 % 是由于磨料磨損而損壞的。磨料磨損的形貌特征：摩擦面上有明顯溝槽。

c)表面疲勞磨損——兩接觸面作滾動或滾動滑動復合摩擦?xí)r, 在交變接觸壓應力作用下使材料表面疲勞而產生物質損失的現象。齒輪副、凸輪副、滾動軸承、鋼軌與輪箍等都能產生表面疲勞磨損。

由于接觸壓應力的大小是隨時間或位置的不同而不斷改變的，所以在很多磨損過程中都伴隨有表面疲勞磨損。形貌特征：表現為裂紋的漸漸形成和擴展、表面顆粒脫落、留下麻點和孔穴。

開展磨損分析的意義主要體現在以下幾個方面：

1.磨損是由于材料的塑性變形而造成的材料損失；

2.磨損是摩擦和相對運動的機械現象的副產品；

3.人們期望通過減少磨損來減少材料損失，并多次減少能量損失，使系統更加高效；

4.有效地對磨損進行建模有助于預測材料損耗和設計幾何結構的變化，這些變化可能會在系統運行的一段時間內產生重大的動力學變化。

Ansys Mechanical磨損仿真思路

在微觀尺度上，磨損過程相當復雜，各種機械和化學過程導致材料失效和損耗。在連續介質力學尺度上，磨損可以通過現象學模型近似，該模型將接觸面上的各種狀態參數與材料損失聯系起來。

Ansys Mechanical APDL模型使用這種現象學方法仿真磨損。通過在接觸面上重新定位接觸節點，可以近似計算磨損造成的材料損失。節點的新坐標由磨損模型確定。由于接觸節點移動到新位置，接觸變量（例如接觸壓力）會發生變化。接觸面下的連續單元也會經歷材料（和體積）的損失，從而模擬磨損。當節點移動到一個新的位置后，平衡可能不再滿足，程序?qū)⒗^續迭代直到達到平衡。

影響磨損的因素包括：表面幾何形狀、施加的載荷、相對滑動速度、潤滑、嚙合材料的物理性能等等。Ansys Mechanical 平臺下，可以通過以下兩種模型對磨損量進行評估：

– Archard磨損模型 (TB, Wear, opt=ARCD)

– 用戶自定義的磨損模型 (TB, WEAR, opt=USER)

ANSYS中的 Archard磨損模型基本原理如下：

– 所有的材料參數都可以是溫度的函數；

– 材料硬度可以是接觸單元屈服強度的函數。

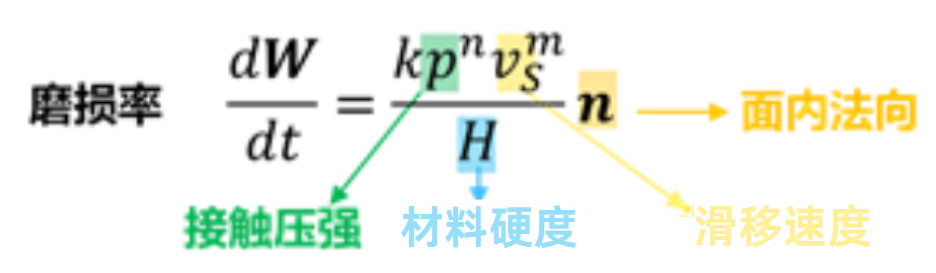

Archard磨損模型將磨損率與接觸壓力、滑動速度和材料硬度聯系起來。默認情況下，磨損方向與接觸法線方向相反。但是，用戶可以定義任何所需的磨損方向。

計算步驟

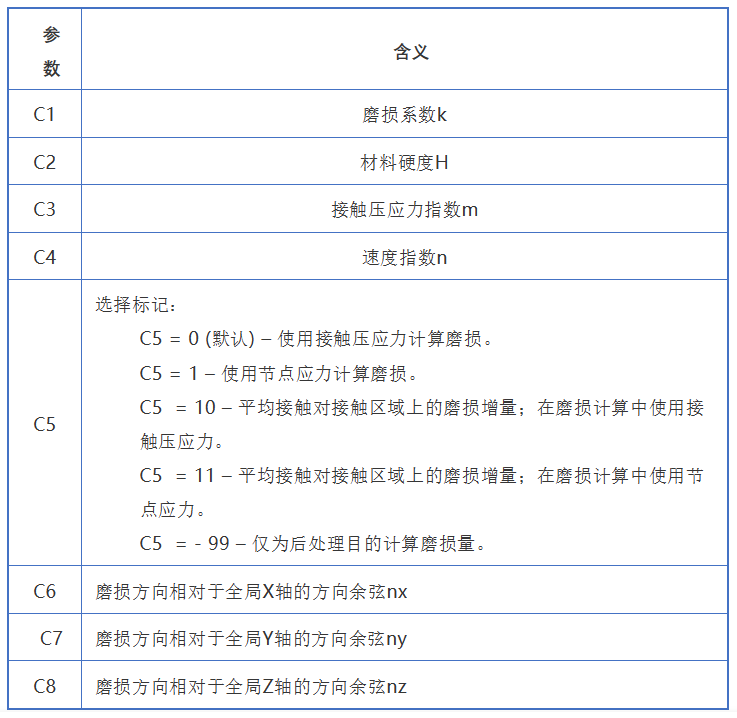

要激活接觸面上的磨損分析，需要通過TB, WEAR 定義一種磨損“材料”模型，并將其賦給對應的接觸單元（CONTA172, CONTA174及CONTA175單元支持磨損分析）。用戶可以使用TBDATA命令定義磨損屬性，也可以使用TBFIELD聯合TBDATA定義隨溫度/時間變化的屬性，TBTEMP命令可以用于定義溫度依存型磨損數據。定義磨損時，選擇TBOPT=ARCD。模型所需的材料常數在TBDATA命令中指定參數項C1到C4。用戶可以通過參數C5進一步控制Archard模型的實現方式。常數C6、C7和C8可用于定義磨損方向的方向余弦。

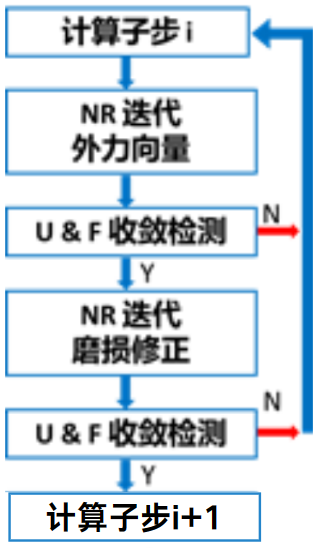

磨損的模擬包括兩個階段。1、通過磨損模型計算磨損量；2、更新幾何（節點坐標）以考慮磨損。首先，Ansys Mechanical開展接觸非線性計算，求解收斂后，通過Archard磨損模型計算產生的磨損量，根據磨損增量移動接觸節點。使用磨損模型計算的磨損增量（磨損率乘以時間增量：

xΔt）沿與該節點接觸法線相反的方向移動接觸節點。在非線性求解過程中，在滿足用戶設定的力和位移收斂準則的迭代過程中，利用迭代過程中的磨損增量和磨損方向來移動接觸節點。由于這種接觸節點的重新定位會導致失去平衡，因此需要額外的迭代來實現收斂。如果在施加磨損后無法收斂，則使用通常的bisection程序，減小步長。丟棄磨損增量，重復求解增量，應用bisection方法。

由于磨損是一個材料去除過程，接觸面下的單元不會因接觸節點的移動而承受任何應變或應力。大的磨損增量會導致最初閉合的接觸對打開。這可能會導致收斂問題，尤其是發生剛體運動時。因此，強烈建議在磨損分析時使用非常小的時間增量。

由于磨損涉及重新定位表面節點以模擬材料損失，因此接觸單元下的實體單元質量會隨著磨損的增加而逐漸變差。由于單元扭曲變形，分析可能錯誤中斷。如果發生這種情況，可以使用手動重新分區或非線性網格自適應來改進網格并繼續分析。手動重劃分和非線性網格自適應可用于CONTA172和CONTA174單元。

結果后處理

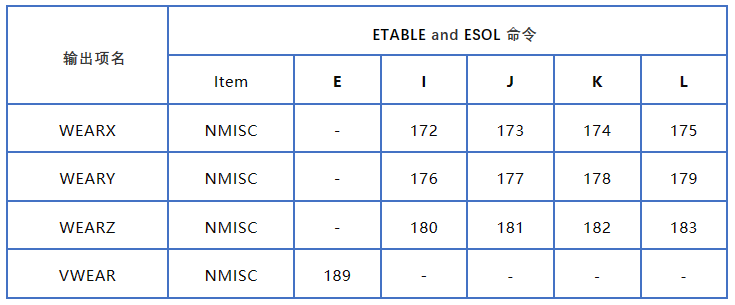

接觸單元節點處的總磨損分量可用NMISC數據顯示。為了顯示已發生的磨損，磨損量也被添加到模型節點位移中，保存在jobname.RST文件中。

由于接觸對磨損而損失的總體積可以通過NLHIST命令進行跟蹤。NLHIST必須在求解開始之前設定。

隨著磨損的累積，界面處的接觸結果隨時間而變化。當達到預定的接觸結果時，可以自動終止分析；例如，當接觸壓力降至臨界值以下時，或當磨損量超過臨界值時。使用NLHIST命令的STOP\u VAUE和STOP\u COND參數可以設定終止分析的條件。

有關如何在接觸分析中查看結果的詳細信息，請參見面-面接觸（基于對）中查看結果。

磨損分析算例

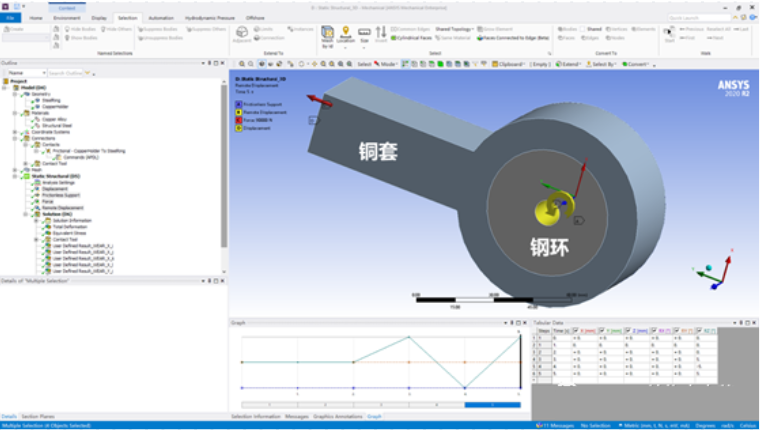

本算例模擬鋼環在銅套中旋轉產生的磨損，模型概況及邊界條件如下圖所示：

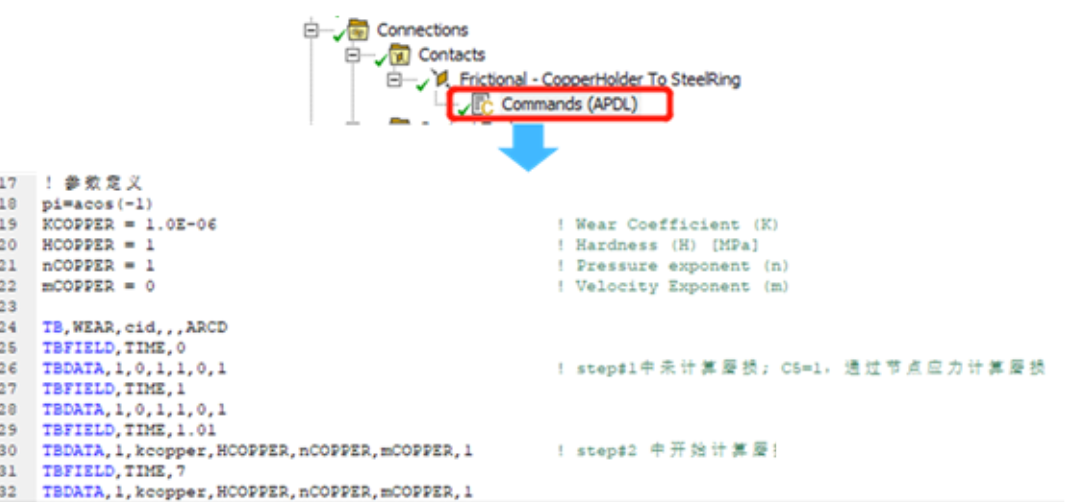

算例的材料設置，單元?jiǎng)澐?，接觸定義等與常規的接觸分析相同，但需要在對應的接觸對中通過APDL增加磨損屬性。增加的APDL命令流及注釋如下圖所示：

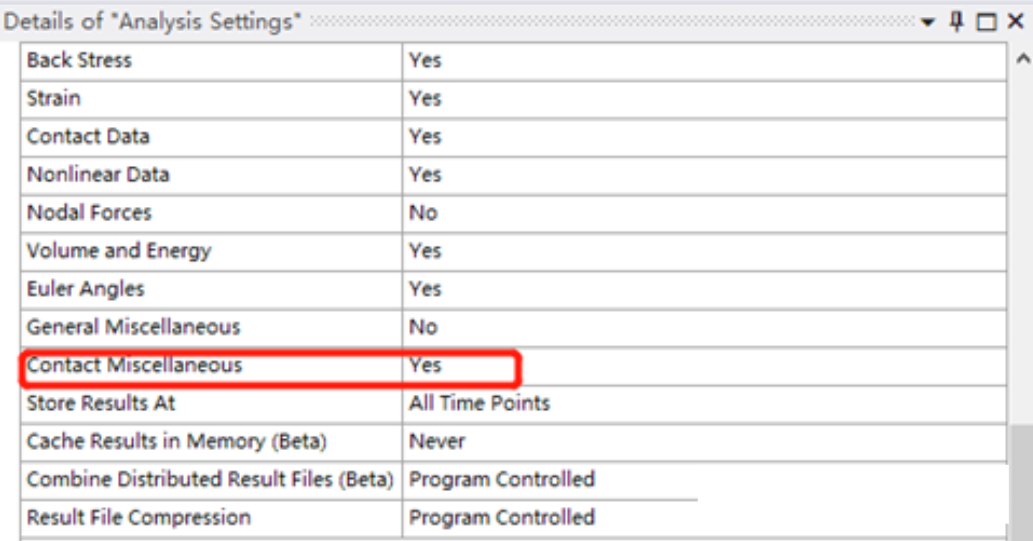

磨損數據可以存儲在CONTA174單元的附加輸出中。要存儲數據，應在“分析設置”中啟用“Contactmiscellaneous”（如下圖所示）

計算后，可以通過UserDefined Result對磨損量進行后處理，設置如下圖所示：

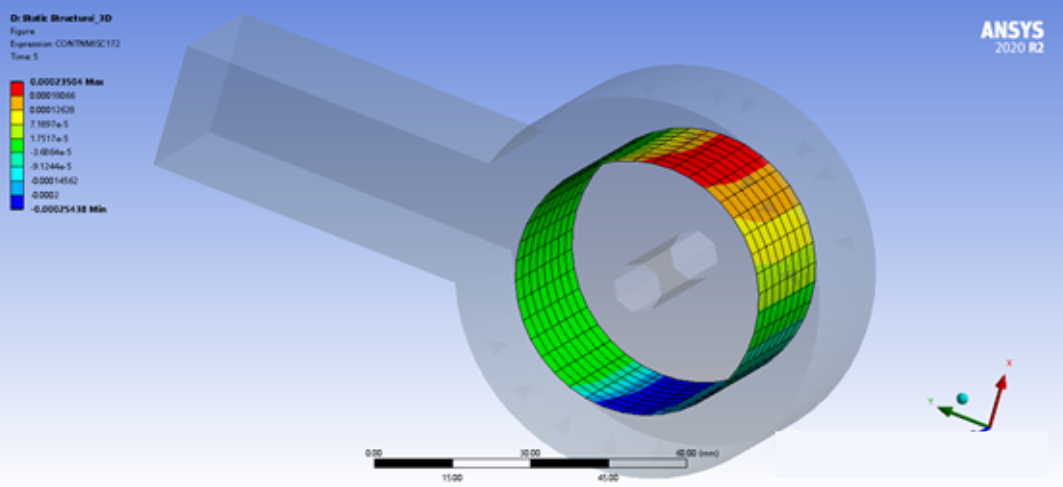

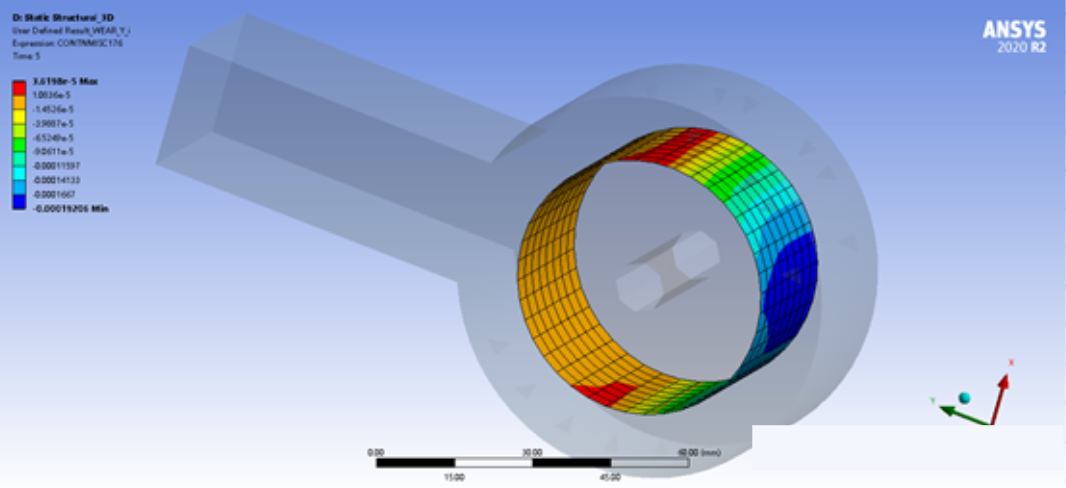

接觸面上的磨損量如下圖所示：

更多關于接觸單元磨損的輸出結果項及序號，可以在幫助文件中查詢Ansys Mechanical APDL Element Reference中各單元輸出表格。
